Mesures d'antennes

1. Pourquoi réaliser des mesures d'antennes ?

Les mesures permettent de caractériser les performances réelles d’une antenne. Spiralec réalise ces mesures sur l’antenne seule, une fois intégrée dans le produit et dans différentes configurations représentatives de son environnement d’utilisation. Elles permettent également d’analyser les couplages lorsque plusieurs antennes sont présentes sur un même produit.

2. Quelles mesures réaliser ?

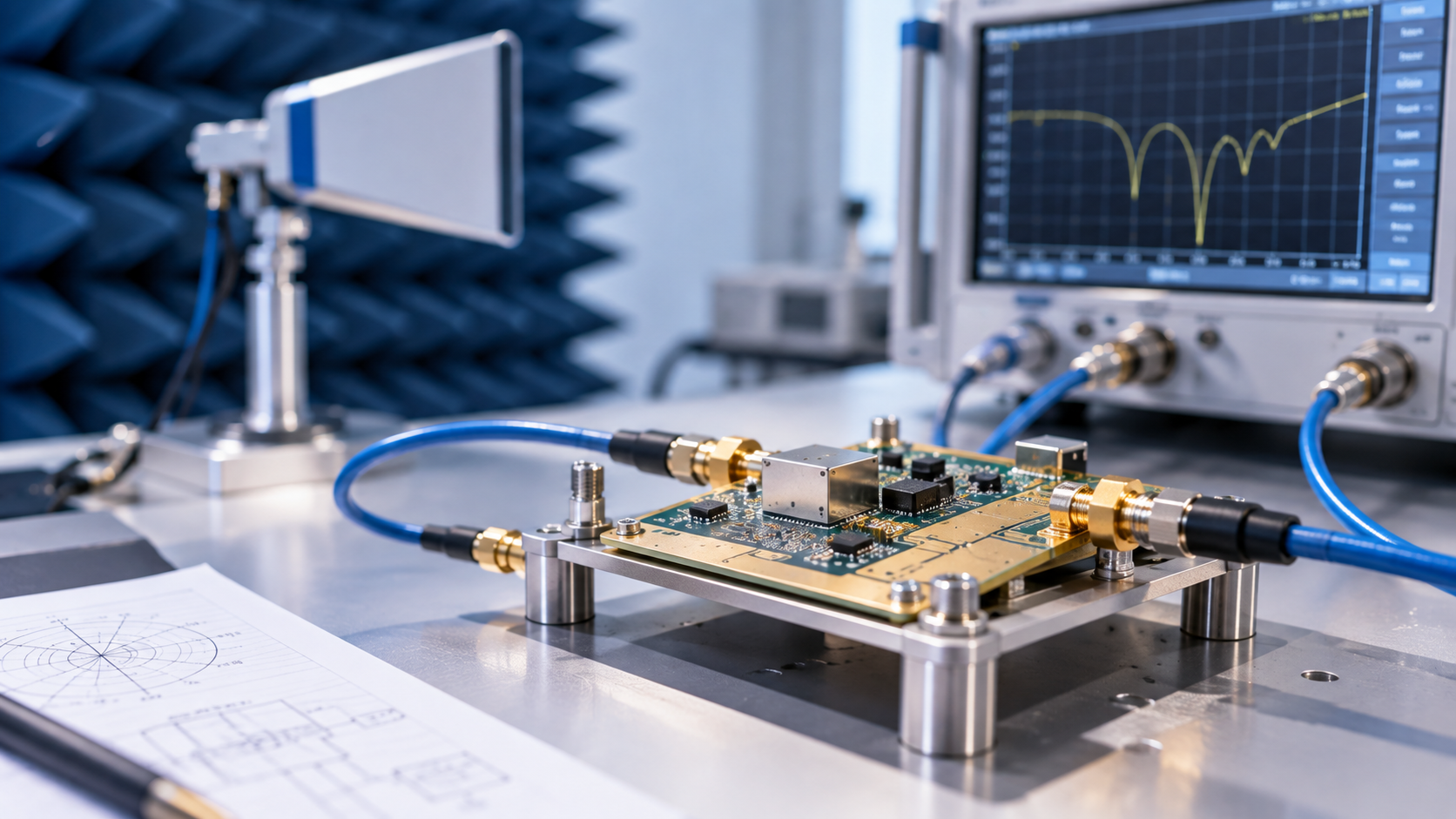

La mesure de l’adaptation à l’analyseur de réseaux permet de caractériser le S11 et la bande passante de l’antenne, afin de vérifier son adaptation à l’électronique RF. Sur un produit intégré, la façon de réaliser cette mesure doit être étudiée avec soin. Le choix du point de mesure et la prise en compte du PCB et des plans de masse participant au fonctionnement de l’antenne peuvent influencer le résultat. Lorsque plusieurs antennes sont présentes sur un même produit, les mesures permettent également d’analyser leur couplage.

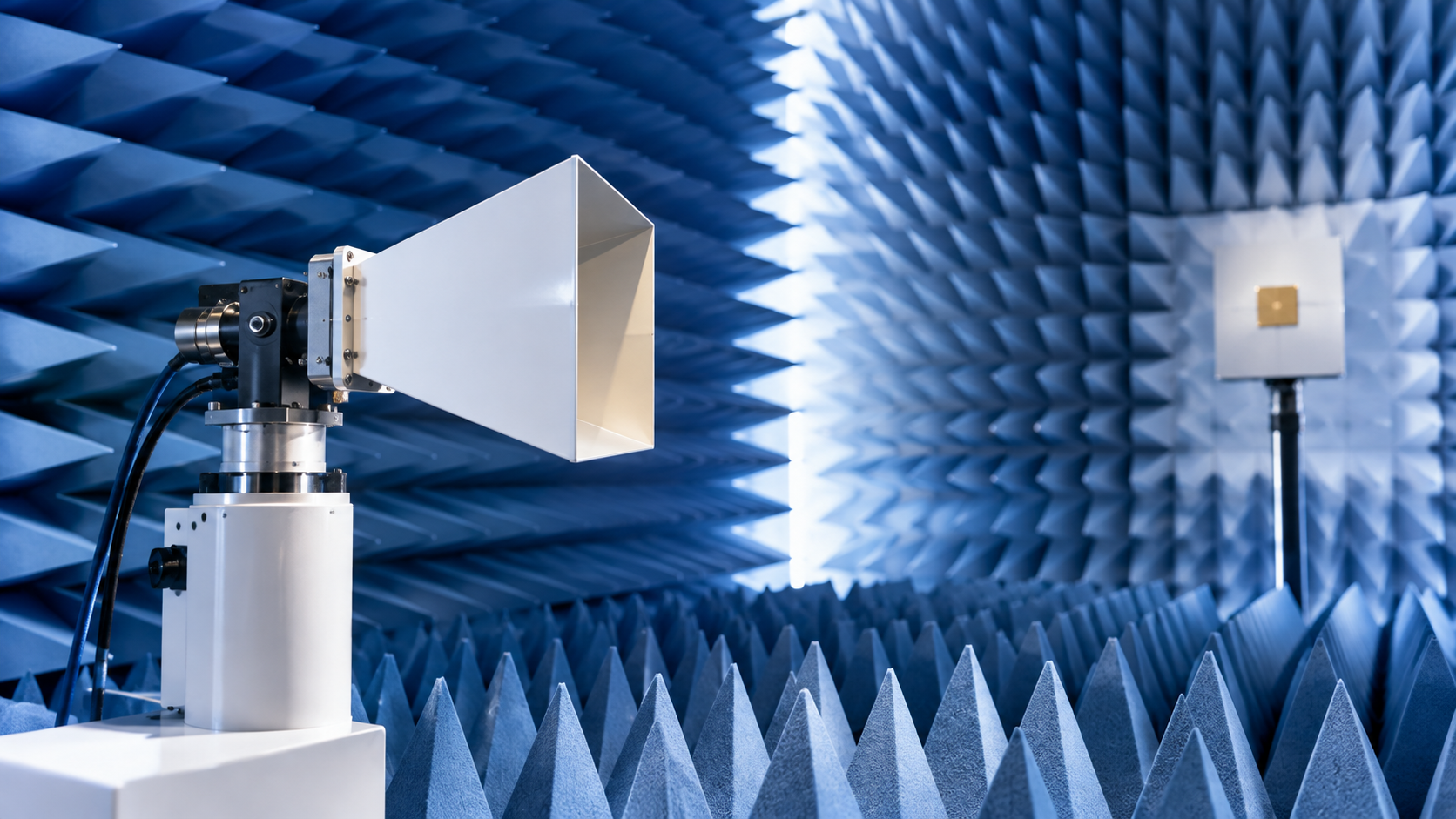

Les mesures de rayonnement permettent de caractériser les diagrammes de rayonnement de l’antenne, son gain, son rendement et sa polarisation, à différentes fréquences. Les conditions de mesure peuvent influencer les résultats. Le câble coaxial d’alimentation et le support peuvent notamment modifier le diagramme de rayonnement mesuré.

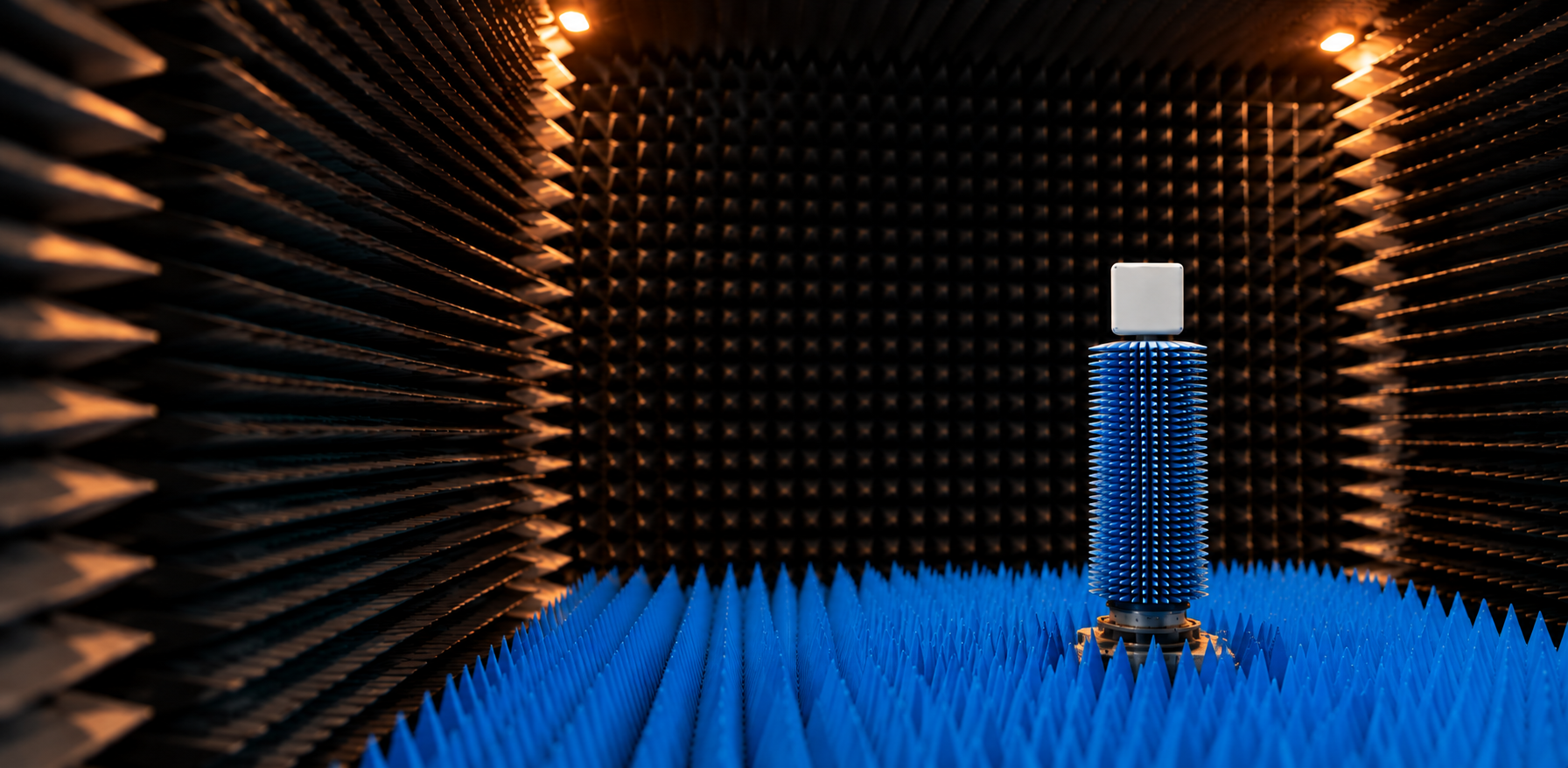

Une convention avec Nantes Université permet à Spiralec d’accéder à différents moyens de mesure RF, notamment une chambre anéchoïque couvrant la bande 600 MHz – 20 GHz, ainsi qu’à des analyseurs de réseaux, analyseurs de spectre et générateurs RF. Des mesures en chambre anéchoïque jusqu’à environ 400 MHz peuvent également être envisagées.

3. Analyser et interpréter les résultats

Les résultats de mesure sont analysés afin de vérifier les performances de l’antenne et, lorsqu’un écart est observé, d’en rechercher l’origine. Si nécessaire, cette analyse peut conduire à proposer des modifications de l’antenne, de son adaptation ou de son intégration dans le produit. Un rapport de mesures et d’analyses est fourni, précisant les conditions de mesure et présentant les résultats obtenus. Les données brutes sont également transmises afin de permettre leur exploitation ultérieure.
